Socet 370 lábkíosztásu Copermine magos processzorok
feszültségemelése drótozással
Mielőtt neki kezdenénk
Az alábbi
eljárással olyan alaplapban is emelhetünk a proci feszültségén,
amely azt nem támogatja (csak így érhetünk el a stabil működést a
megemelt órajel mellett)
A lábakat
nyugodtan számoljuk ki, nem szabad kapkodni különben egy halott
proci tulajdonosai lehetünk. Előnyösebb minél vékonyabb drótot
használnunk. Miután összekötöttük a megfelelő lábakat nyomjuk a
procit a foglalatba, utána szedjük ki majd győződjünk meg róla, hogy
a drót nem ér más lábakhoz és biztosan van rögzítve. Ha minden
redben van, akkor indulhat a tuning.
A
Socket370 FCPGA-as pociknál 4 lábon állíthatjuk be a kívánt
fezültséget. Tapasztalatok szerint nem érdemes léghűtéssel 1.85Volt
fölé menni.
Ezt
úgy érhetjük el, hogy a VID0, VID1, VID3 VSS lábakat kötjük össze.
A VID 2 lábnak nem szabad a foglalathoz érnie.
|
Feszültség |
VID 3 |
VID 2 |
VID 1 |
VID 0 |
|
1.50 |
1 |
0 |
1 |
1 |
|
1.55 |
1 |
0 |
1 |
0 |
|
1.60 |
1 |
0 |
0 |
1 |
|
1.65 |
1 |
0 |
0 |
0 |
|
1.70 |
0 |
1 |
1 |
1 |
|
1.75 |
0 |
1 |
1 |
0 |
|
1.80 |
0 |
1 |
0 |
1 |
|
1.85 |
0 |
1 |
0 |
0 |
|
1.90 |
0 |
0 |
1 |
1 |
|
1.95 |
0 |
0 |
1 |
0 |
|
2.00 |
0 |
0 |
0 |
1 |
A processzor alulnézetből.
A lábak elhelyezkedése a processzoron.

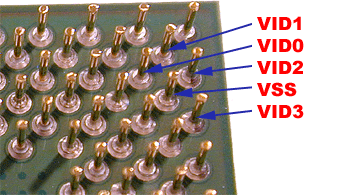

A processzor jobb felső
sarkán található, számunkra fontos lábak.
Egyébb infók
A
VID 2 láb kiiktatása természetesen csak PPGA procikra vonatkozik, ha
Slot 1 átalakítónk van akkor ez minket nem érint.
Kapható olyan Slot1-es átalakítók melyeken jumperek vagy dip
kapcsolók segítségével emelhetünk a proci feszültségén.
|
