Szereljük ki a házból az alaplapot tartó
tepsit és
TÁVTARTÓK
segítségével rögzítsük rá az alaplapot
(ha nem tepsi tartja az alaplapot akkor simán szereljük be a házba).
A lényeg, hogy ne a közvetlenül a lemezre csavarjuk az alaplapot,
hanem távtartókat használjunk feltéve, hogy nem a tepsiben vannak
meg ezek gyárilag kialakítva. Ha kihagyjuk a távtartókat akkor
könnyen elfüstölhetjük az alaplapunkat hiszen a ráforrasztott
alkatrészek lábai a másik oldalon hozzáérnek a fém tepsihez és ezzel
rövidre zárjuk őket.
Az alátéteket csak oda helyezzük ahol a csavar vagy fém távtartó a
fóliáról lelóg, ezzel rövidre zárhatva bizonyos áramköröket.
|
 |
 |
|

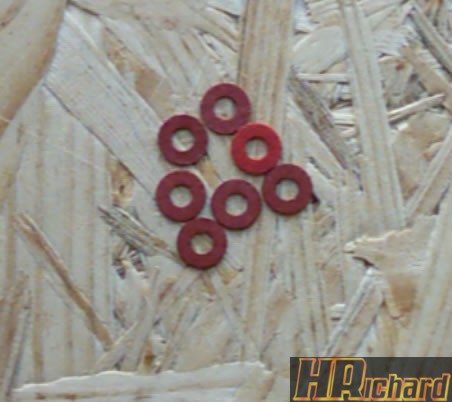

Alátétek |

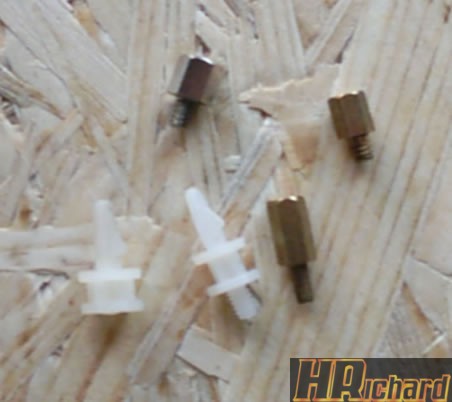

Többféle távtartó |
|
 |
 |
|

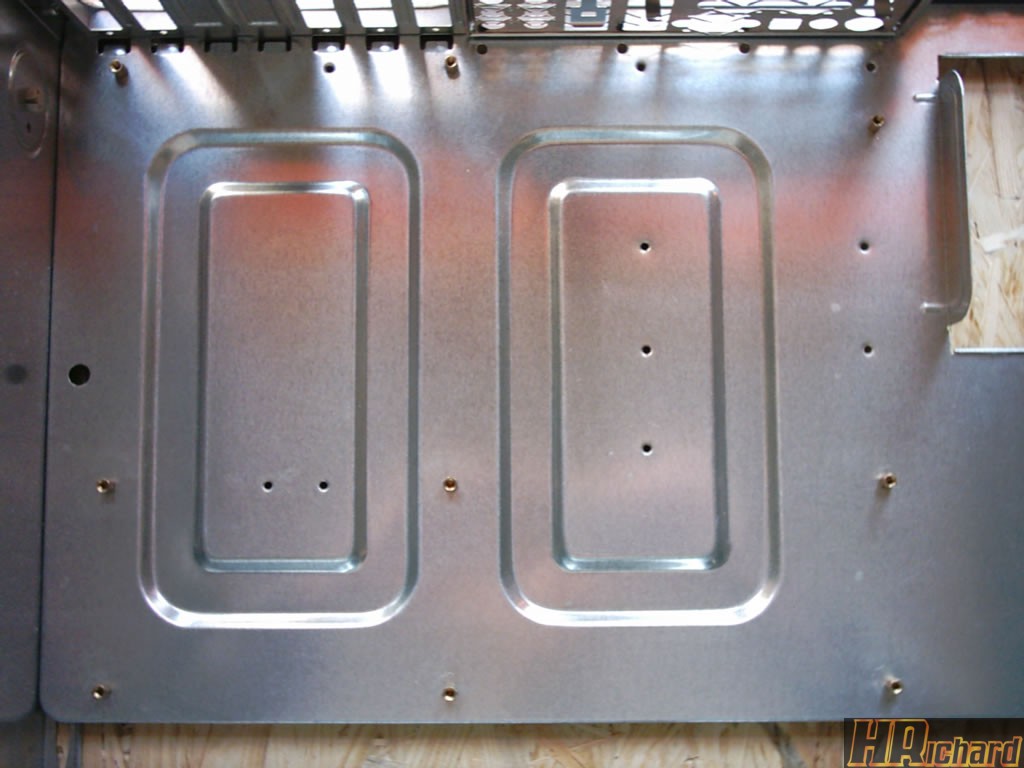

Tepsi felcsavart távtartókkal |

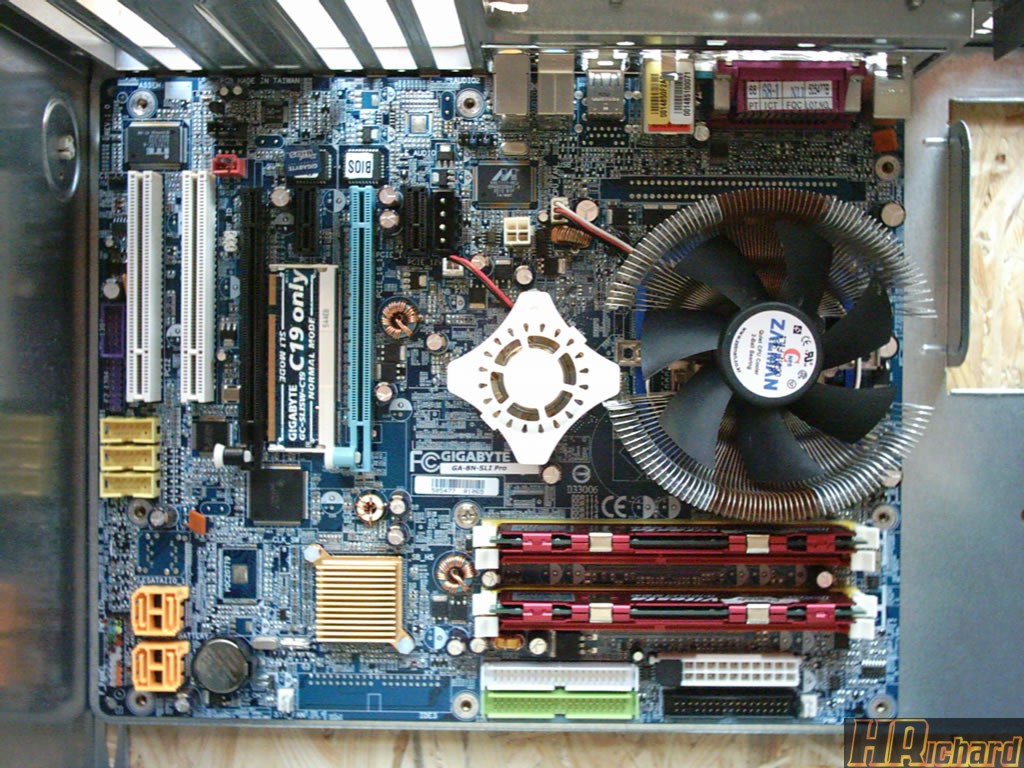

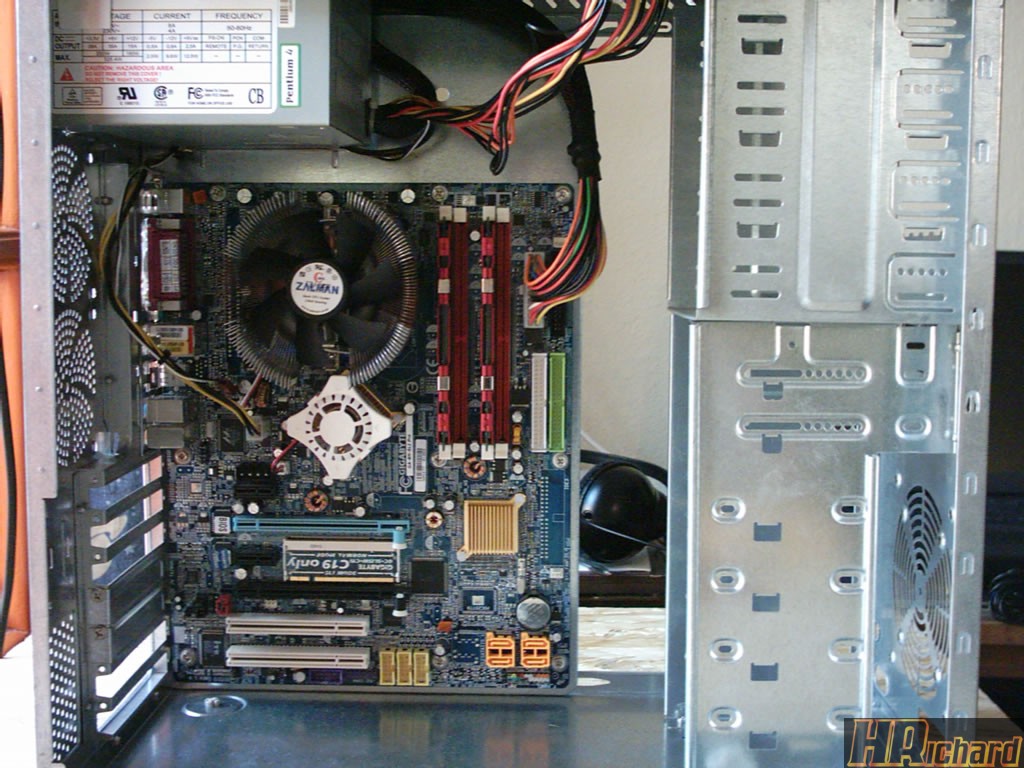

Alaplap a tepsin |
A nagyobb teljesítményű Winchestereket (UDMA 66-tol fölfelé főleg
azokat amelyek percenként 7200/10000rpm-en pörögnek) ne a floppy alá tegyük
hanem távtartókat alkalmazva egy nagyobb rekeszbe pl:CD-rom alá (Ez
gagyibb házaknál szokott gondot okozni, szintén PII vagy PIII esetén
de találkoztam nem egy P4 géppel is amit hasonlóképen gányoltak
össze "szakértői" kezek).
Lehetőleg ne tegyünk be más lassabb eszközt a MASTER vinyonk mellé
mert csökkentheti a teljesítményét. PATA eszközök esetén használjunk 80 eres
kábeleket.
Ezután építsük a házba az alaplapot
tartalmazó tepsit (természetesen csak ha tepsi tartja az alaplapot).
Ne erőltessük finom mozgatással a helyére kell mennie. Most
csatlakoztassuk a Tápcsatlakozót az alaplapra ez is csak
egyféleképen sikerülhet.
A többi eszközhöz is csatlakoztassuk a
tápból jövő csatlakozok megfelelőjét. Jöhet a merevlemez és
floppykábel (ez napjainkban már opcionális, erősen kihalófélben van). Az UDMA-ás kábeleknél (80 eres) a kék végüket kell
csatlakoztatni az alaplapi IDE vezérlőhöz a távolabbi feketét a
MASTER eszközhöz a szürkét a SLAVE eszközhöz. SATA esetén egy
foglalathoz csak egy kábel/eszköz csatlakoztatható. A végére maradt
a video, és egyéb bővítőkártyák.
|
 |

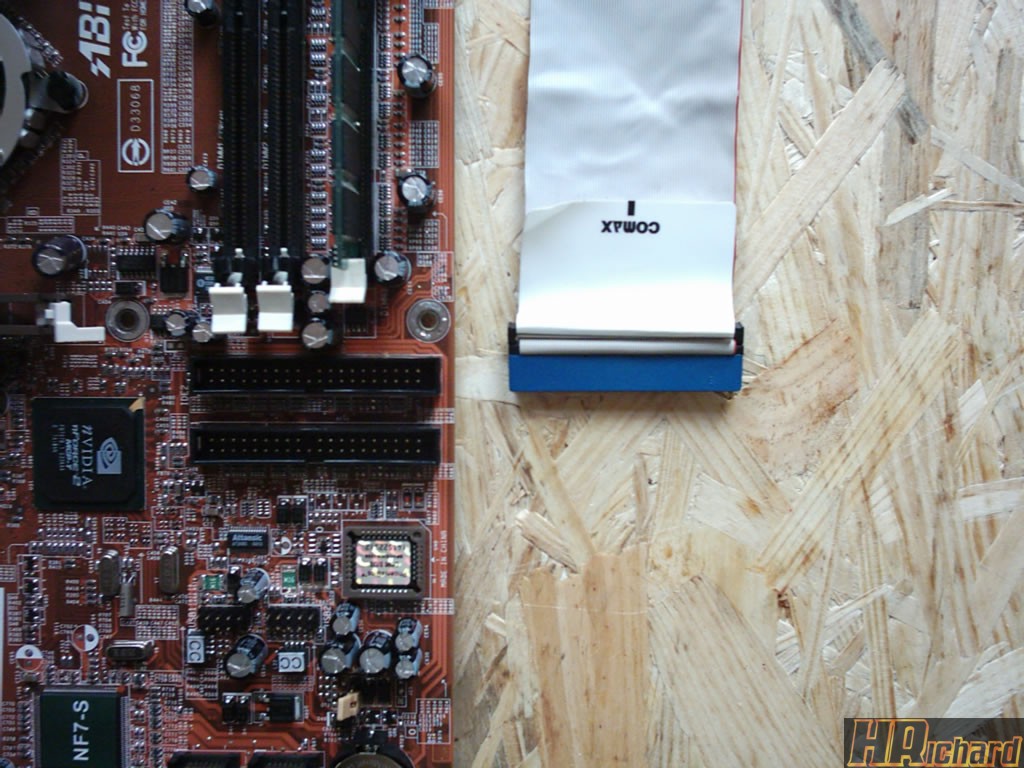

Az
ide kábel kék vége megy az alaplap foglalatába. Ha
más színű
lenne akkor a legtávolabbi vége. |
A ház kijelzőinek és gombjainak
kivezetéseit is csatlakoztassuk az alaplap megfelelő
foglalataihoz (alaplapleírás jól jöhet ha nincs felszitázva). Utána
következhet
a billentyűzet az egér és a monitor. A tápkábelről se feledkezünk
meg. A tápkábelt csak a táp kikapcsolt állapotában helyezhetjük be
(a jobb tápokon van a kapcsoló).
Indulásnál ha a floppyt rosszul
csatlakozattuk akkor a ledje a gép indulásánál folyamatosan
ég. Ha esetleg a IDE kábelt (régebbi alaplapoknál fordulhat elő az
újakon foglalatban lévő bevágás előzi meg ezt) akkor a gép el sem
indul és a HDD led ég folyamatosasan.
A gép lekapcsolása után ha mindenfelé
lógó kábelek zavarnak (hogyne zavarnának és rontják is a
megfelelő légáramlást) akkor kábelkötegelők segítségével rendet
rakhatunk.
Ha mindennel megvagyunk akkor jöhetnek a takarólemezek és kész a
gépünk.
|
 |
 |
|
Az
összeszerelés elejétől kezdve oldjuk meg a kábelek
elvezetését, így később kevesebb bajunk lesz vele. |

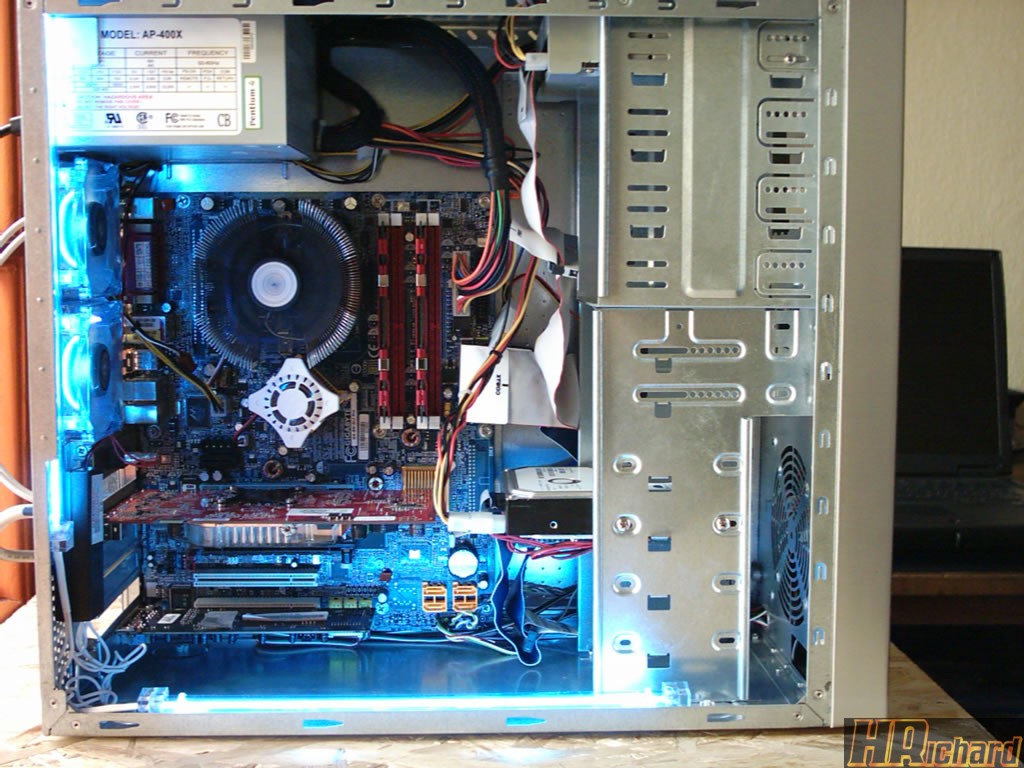

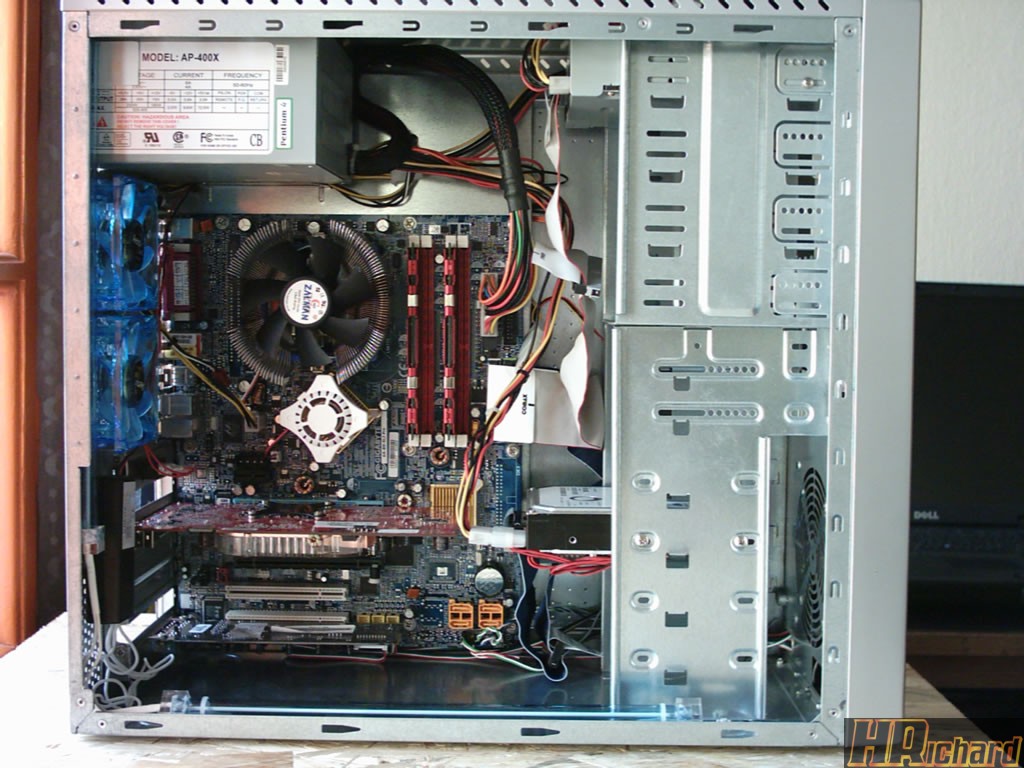

Kész
a konfig. Kábelek elvezetve, kötegelve. Így már tisztább a
képet kapunk :). A légáramlás is jobb így. |
|
 |
 |

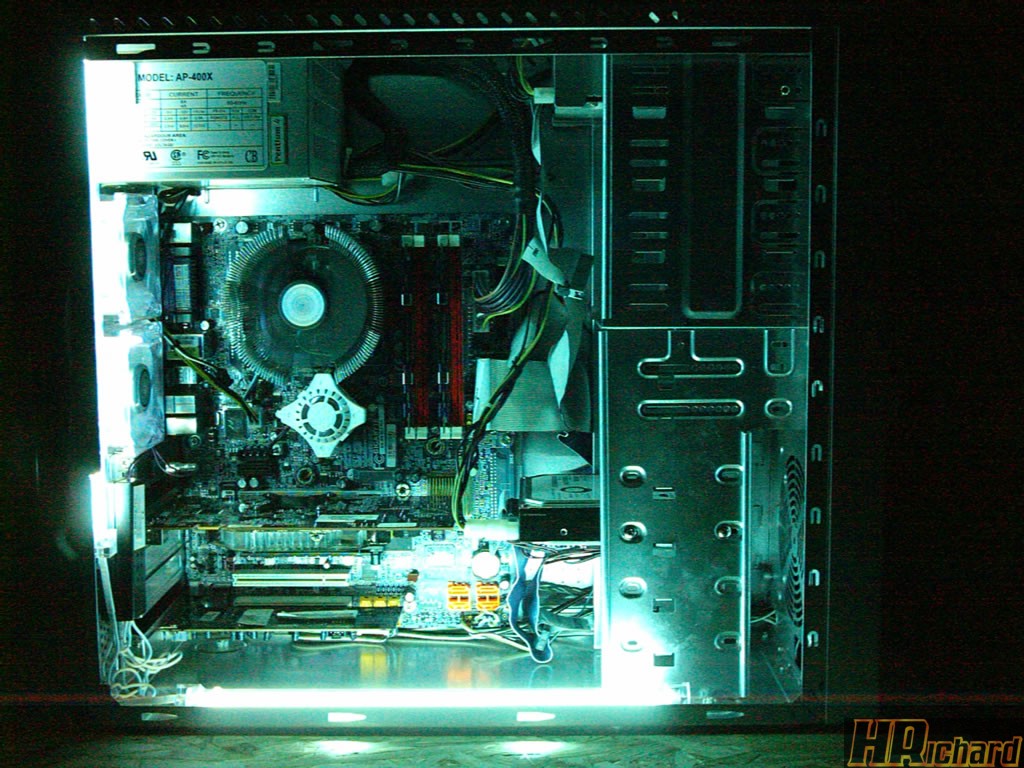

Fényben nappal
|
Sötétben a kész "mű" :) uv neonokat színét nem igazán tudta
visszaadni az fgépem |
|
 |
|
Font |
Bizonyos időközönként
Ferisíteni fogom a cikket amit a dátumnál jelzek is, hiszen
folyamatosan fejlődik a piac és egymás után jönnek ki az új
generációs alkatrészek. Addig is remélem sikerült eredményesesen
felhasználni az anyagot. Ha bármilyen megjegyzésed lenne e cikkel
kapcsoltban akkor a Forumban itt megteheted.
