Thunderbird / Duron
Csak Thunderbird magos Athlonra és Duronokra érvényesek az alábbiak!
Ha olyan alaplappal
rendelkezünk amellyel Biosbol állíthatjuk a feszültséget, FSB-t,
szorzót de az L1 érintkezők nincsenek összekötve akkor a szorzót

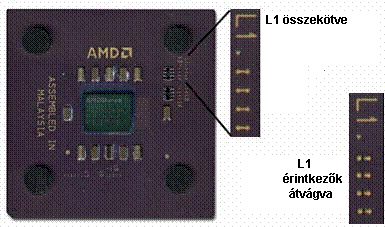

nem állíthatjuk. Az alábbi képen látható az érintkezők helye a
procin és állapota. Ha nincsenek összekötve akkor egy grafithegyű
ceruza segítségével megoldhatjuk de ezt idővel újra kell majd
húzni.
Ha
alaplapunk a szorzóállítást sem támogatja akkor azt az L6-os
érintkezők megfelelő összekötésével állítgathatjuk de ehhez is össze
kel kötni az L1 érintkezőket. (ahol össze van kötve a két érintkező
ott 0 ha nincs akkor 1 így az alábbi képből kiolvasható hogy egy 600
asal van dolgunk.)
|
Szorzó |
FID3 |
FID2 |
FID1 |
FID0 |
|
5 |
0
|
1
|
0
|
0
|
|
5.5 |
0
|
1
|
0
|
1
|
|
6 |
0
|
1
|
1
|
0
|
|
6.5 |
0
|
1
|
1
|
1
|
|
7 |
1
|
0
|
0
|
0
|
|
7.5 |
1
|
0
|
0
|
1
|
|
8 |
1
|
0
|
1
|
0
|
|
8.5 |
1
|
0
|
1
|
1
|
|
9 |
1
|
1
|
0
|
0
|
|
9.5 |
1
|
1
|
0
|
1
|
|
10 |
1
|
1
|
1
|
0
|
|
10.5 |
1
|
1
|
1
|
1
|
|
11 |
0
|
0
|
0
|
0
|
|
11.5 |
0
|
0
|
0
|
1
|
|
12 |
0
|
0
|
1
|
0
|
|
12.5 |
0
|
0
|
1
|
1
|
Ha e
feszültséget se tudjuk emelni akkor az L7 érintkező soron kell
babrálnunk.
|
Feszültség |
VID4 |
VID3 |
VID2 |
VID1 |
VID0 |
|
1.850 Volt |
0
|
0
|
0
|
0
|
0
|
|
1.825 Volt |
0
|
0
|
0
|
0
|
1
|
|
1.800 Volt |
0
|
0
|
0
|
1
|
0
|
|
1.775 Volt |
0
|
0
|
0
|
1
|
1
|
|
1.750 Volt |
0
|
0
|
1
|
0
|
0
|
|
1.725 Volt |
0
|
0
|
1
|
0
|
1
|
|
1.700 Volt |
0
|
0
|
1
|
1
|
0
|
|
1.675 Volt |
0
|
0
|
1
|
1
|
1
|
|
1.650 Volt |
0
|
1
|
0
|
0
|
0
|
|
1.625 Volt |
0
|
1
|
0
|
0
|
1
|
|
1.600 Volt |
0
|
1
|
0
|
1
|
0
|
|
1.575 Volt |
0
|
1
|
0
|
1
|
1
|
|
1.550 Volt |
0
|
1
|
1
|
0
|
0
|
|
1.525 Volt |
0
|
1
|
1
|
0
|
1
|
|
1.500 Volt |
0
|
1
|
1
|
1
|
0
|
|
1.475 Volt |
0
|
1
|
1
|
1
|
1
|
|
1.450 Volt |
1
|
0
|
0
|
0
|
0
|
|
1.425 Volt |
1
|
0
|
0
|
0
|
1
|
|
1.400 Volt |
1
|
0
|
0
|
1
|
0
|
|
1.375 Volt |
1
|
0
|
0
|
1
|
1
|
|
1.350 Volt |
1
|
0
|
1
|
0
|
0
|
|
1.325 Volt |
1
|
0
|
1
|
0
|
1
|
|
1.300 Volt |
1
|
0
|
1
|
1
|
0
|
|
1.275 Volt |
1
|
0
|
1
|
1
|
1
|
|
1.250 Volt |
1
|
1
|
0
|
0
|
0
|
|
1.225 Volt |
1
|
1
|
0
|
0
|
1
|
|
1.200 Volt |
1
|
1
|
0
|
1
|
0
|
|
1.175 Volt |
1
|
1
|
0
|
1
|
1
|
|
1.150 Volt |
1
|
1
|
1
|
0
|
0
|
|
1.125 Volt |
1
|
1
|
1
|
0
|
1
|
|
1.100 Volt |
1
|
1
|
1
|
1
|
0
|
|
- |
1
|
1
|
1
|
1
|
1
|
De ezt az Intel
procikhoz hasonlóan a megfelelő lábak összekötésével is
megoldhatjuk.
(A fenti táblázat ide is
érvényes)
A lábakat
nyugodtan számoljuk ki, nem szabad kapkodni különben egy halott
proci tulajdonosai lehetünk. Előnyösebb minél vékonyabb drótot
használnunk. Miután összekötöttük a megfelelő lábakat nyomjuk a
procit a foglalatba, utána szedjük ki majd győződjünk meg róla, hogy
a drót nem ér más lábakhoz és biztosan van rögzítve. Ha minden
redben van, akkor indulhat a tuning.
|
